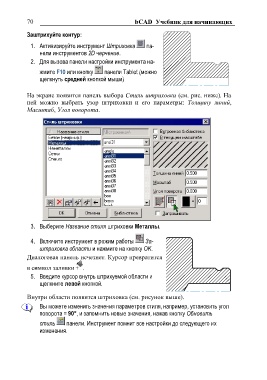

70 bCAD Учебник для начинающих
Заштрихуйте контур:

1. Активизируйте инструмент Штриховка па-
нели инструментов 2D черчение.

2. Для вызова панели настройки инструмента на-
жмите F10 или кнопку панели Tablet (можно
щелкнуть средней кнопкой мыши)

На экране появится панель выбора Стиль штриховки (см. рис. ниже). На
ней можно выбрать узор штриховки и его параметры: Толщину линий,
Масштаб, Угол поворота.

3. Выберите Название стиля штриховки Металлы.
4. Включите инструмент в режим работы За-

штриховка области и нажмите на кнопку OK.
Диалоговая панель исчезнет. Курсор превратится
в символ заливки .

5. Введите курсор внутрь штрихуемой области и
щелкните левой кнопкой.

Внутри области появится штриховка (см. рисунок выше).
Вы можете изменить значения параметров стиля, например, установить угол
поворота = 90°, и запомнить новые значения, нажав кнопку Обновить
стиль панели. Инструмент помнит все настройки до следующего их
изменения.
