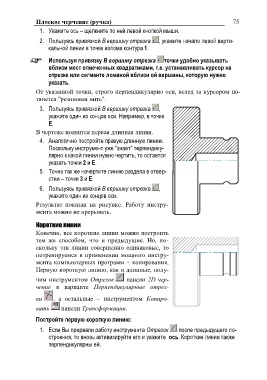

Плоское черчение (ручка) 75

1. Укажите ось – щелкните по ней левой кнопкой мыши.

2. Пользуясь привязкой В вершину отрезка , укажите начало левой верти-
кальной линии в точке излома контура 1.

Используя привязку В вершину отрезка точки удобно указывать
вблизи мест отмеченных квадратиками, т.е. устанавливать курсор на
отрезке или сегменте ломаной вблизи ой вершины, которую нужно
указать.

От указанной точки, строго перпендикулярно оси, вслед за курсором по-
тянется "резиновая нить".

3. Пользуясь привязкой В вершину отрезка ,
укажите один из концов оси. Например, в точке
E.

В чертеже появится первая длинная линия.
4. Аналогично постройте правую длинную линию.
Поскольку инструмент уже "знает" перпендику-
лярно к какой линии нужно чертить, то остается
указать точки 2 и E.
5. Точно так же начертите линию раздела в отвер-
стии – точки 3 и E.

6. Пользуясь привязкой В вершину отрезка ,
укажите один из концов оси.

Результат показан на рисунке. Работу инстру-
мента можно не прерывать.

Короткие линии
Конечно, все короткие линии можно построить
тем же способом, что и предыдущие. Но, по-
скольку эти линии совершенно одинаковые, то
потренируемся в применении мощного инстру-
мента компьютерных программ – копирования.
Первую короткую линию, как и длинные, полу-

чим инструментом Отрезок панели 2D чер-
чение в варианте Перпендикулярные отрез-

ки , а остальные – инструментом Копиро-

вать панели Трансформации.

Постройте первую короткую линию:

1. Если Вы прервали работу инструмента Отрезок после предыдущего по-
строения, то вновь активизируйте его и укажите ось. Короткие линии также
перпендикулярны ей.
