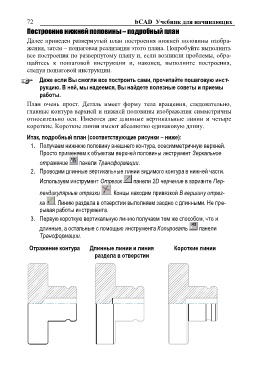

Построение нижней половины – подробный план

Далее приведен развернутый план построения нижней половины изобра-
жения, затем – пошаговая реализация этого плана. Попробуйте выполнить
все построения по развернутому плану и, если возникли проблемы, обра-
щайтесь к пошаговой инструкции и, наконец, выполните построения,
следуя пошаговой инструкции.

Даже если Вы смогли все построить сами, прочитайте пошаговую инст-
рукцию. В ней, мы надеемся, Вы найдете полезные советы и приемы
работы.

План очень прост. Деталь имеет форму тела вращения, следовательно,
главные контура верхней и нижней половины изображения симметричны
относительно оси. Имеются две длинные вертикальные линии и четыре
короткие. Короткие линии имеют абсолютно одинаковую длину.

Итак, подробный план (соответствующие рисунки – ниже):
1. Получаем нижнюю половину внешнего контура, осесимметричную верхней.
Просто применяем к объектам верхней половины инструмент Зеркальное

отражение панели Трансформации.
2. Проводим длинные вертикальные линии видимого контура в нижней части.

Используем инструмент Отрезок панели 2D черчение в варианте Пер-

пендикулярные отрезки . Концы находим привязкой В вершину отрез-

ка . Линию раздела в отверстии выполняем заодно с длинными. Не пре-
рывая работы инструмента.
3. Первую короткую вертикальную линию получаем тем же способом, что и
длинные, а остальные с помощью инструмента Копировать панели
Трансформации.

Отражение контура Длинные линии и линия Короткие линии
раздела в отверстии
