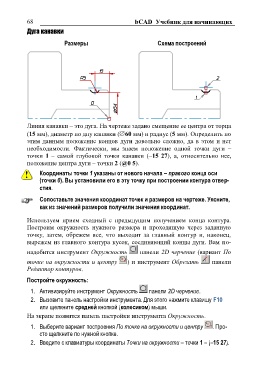

68 bCAD Учебник для начинающих
Дуга канавки Схема построений

Размеры

Линия канавки – это дуга. На чертеже задано смещение ее центра от торца
(15 мм), диаметр по дну канавки ( 60 мм) и радиус (5 мм). Определить по
этим данным положение концов дуги довольно сложно, да в этом и нет
необходимости. Фактически, мы знаем положение одной точки дуги –
точки 1 – самой глубокой точки канавки (–15 27), а, относительно нее,
положение центра дуги – точки 2 (@0 5).

Координаты точки 1 указаны от нового начала – правого конца оси
(точки 0). Вы установили его в эту точку при построении контура отвер-
стия.

Сопоставьте значения координат точек и размеров на чертеже. Уясните,
как из значений размеров получили значения координат.

Используем прием сходный с предыдущим получением конца контура.
Построим окружность нужного размера и проходящую через заданную

точку, затем, обрежем все, что выходит за главный контур и, наконец,

вырежем из главного контура кусок, соединяющий концы дуги. Вам по-

надобится инструмент Окружность панели 2D черчение (вариант По

точке на окружности и центру ) и инструмент Обрезать панели
Редактор контуров.

Постройте окружность:

1. Активизируйте инструмент Окружность панели 2D черчение.
2. Вызовите панель настройки инструмента. Для этого нажмите клавишу F10

или щелкните средней кнопкой (колесиком) мыши.
На экране появится панель настройки инструмента Окружность.

1. Выберите вариант построения По точке на окружности и центру . Про-
сто щелкните по нужной кнопке.

2. Введите с клавиатуры координаты Точки на окружности – точки 1 – (–15 27).
