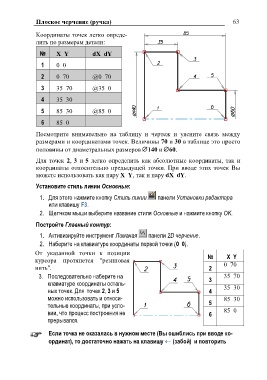

Плоское черчение (ручка) 63

Координаты точек легко опреде-
лить по размерам детали:

№ XY dX dY

1 00

2 0 70 @0 70

3 35 70 @35 0

4 35 30

5 85 30 @85 0

6 85 0

Посмотрите внимательно на таблицу и чертеж и уясните связь между
размерами и координатами точек. Величины 70 и 30 в таблице это просто

половины от диаметральных размеров 140 и 60.

Для точек 2, 3 и 5 легко определить как абсолютные координаты, так и
координаты относительно предыдущей точки. При вводе этих точек Вы

можете использовать как пару X Y, так и пару dX dY.

Установите стиль линии Основные:

1. Для этого нажмите кнопку Стиль линии панели Установки редактора
или клавишу F3.

2. Щелчком мыши выберите название стиля Основные и нажмите кнопку OK.

Постройте Главный контур:

1. Активизируйте инструмент Ломаная панели 2D черчение. № XY
2. Наберите на клавиатуре координаты первой точки (0 0). 2 0 70
3
От указанной точки к позиции 4 35 70
курсора протянется "резиновая 5
нить". 6 35 30

3. Последовательно наберите на 85 30
клавиатуре координаты осталь-
ных точек. Для точек 2, 3 и 5 85 0
можно использовать и относи-
тельные координаты, при усло-
вии, что процесс построения не
прерывался.

Если точка не оказалась в нужном месте (Вы ошиблись при вводе ко-
ординат), то достаточно нажать на клавишу (забой) и повторить
