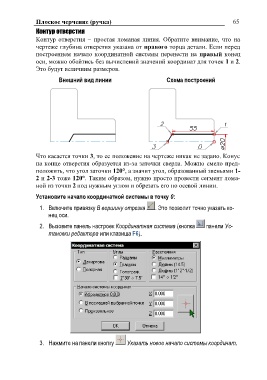

Плоское черчение (ручка) 65
Контур отверстия
Контур отверстия – простая ломаная линия. Обратите внимание, что на
чертеже глубина отверстия указана от правого торца детали. Если перед
построением начало координатной системы перенести на правый конец
оси, можно обойтись без вычислений значений координат для точек 1 и 2.
Это будут величины размеров.
Внешний вид линии Схема построений
Что касается точки 3, то ее положение на чертеже никак не задано. Конус
на конце отверстия образуется из-за заточки сверла. Можно смело пред-
положить, что угол заточки 120°, а значит угол, образованный звеньями 1-
2 и 2-3 тоже 120°. Таким образом, нужно просто провести сегмент лома-
ной из точки 2 под нужным углом и обрезать его по осевой линии.
Установите начало координатной системы в точку 0:
1. Включите привязку В вершину отрезка . Это позволит точно указать ко-
нец оси.
2. Вызовите панель настроек Координатная система (кнопка панели Ус-
тановки редактора или клавиша F6).
3. Нажмите на панели кнопку Указать новое начало системы координат.
