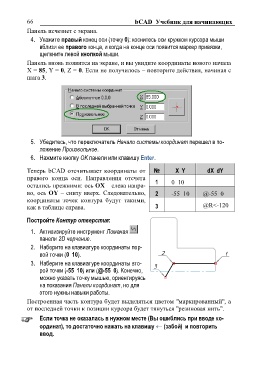

66 bCAD Учебник для начинающих

Панель исчезнет с экрана.

4. Укажите правый конец оси (точку 0): коснитесь оси кружком курсора мыши
вблизи ее правого конца, и когда на конце оси появится маркер привязки,
щелкните левой кнопкой мыши.

Панель вновь появится на экране, и вы увидите координаты нового начала
X = 85, Y = 0, Z = 0. Если не получилось – повторите действия, начиная с
шага 3.

5. Убедитесь, что переключатель Начало системы координат перешел в по-
ложение Произвольное.

6. Нажмите кнопку OK панели или клавишу Enter.

Теперь bCAD отсчитывает координаты от № XY dX dY
1 0 10
правого конца оси. Направления отсчета 2 -55 10 @-55 0
3 @R<-120
остались прежними: ось OX – слева напра-

во, ось OY – снизу вверх. Следовательно,

координаты точек контура будут такими,
как в таблице справа.

Постройте Контур отверстия:

1. Активизируйте инструмент Ломаная
панели 2D черчение.

2. Наберите на клавиатуре координаты пер-
вой точки (0 10).

3. Наберите на клавиатуре координаты вто-
рой точки (-55 10) или (@-55 0). Конечно,
можно указать точку мышью, ориентируясь
на показания Панели координат, но для
этого нужны навыки работы.

Построенная часть контура будет выделяться цветом "маркированный", а
от последней точки к позиции курсора будет тянуться "резиновая нить".

Если точка не оказалась в нужном месте (Вы ошиблись при вводе ко-
ординат), то достаточно нажать на клавишу (забой) и повторить
ввод.
