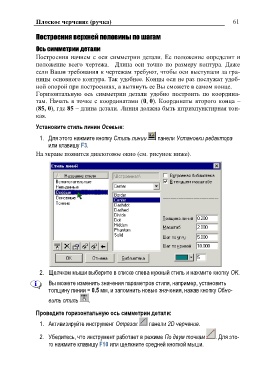

Плоское черчение (ручка) 61

Построения верхней половины по шагам

Ось симметрии детали
Построения начнем с оси симметрии детали. Ее положение определит и
положение всего чертежа. Длина оси точно по размеру контура. Даже
если Ваши требования к чертежам требуют, чтобы оси выступали за гра-
ницы основного контура. Так удобнее. Концы оси не раз послужат удоб-
ной опорой при построениях, а вытянуть ее Вы сможете в самом конце.
Горизонтальную ось симметрии детали удобно построить по координа-
там. Начать в точке с координатами (0, 0). Координаты второго конца –
(85, 0), где 85 – длина детали. Линия должна быть штрихпунктирная тон-
кая.

Установите стиль линии Осевые:

1. Для этого нажмите кнопку Стиль линии панели Установки редактора
или клавишу F3.

На экране появится диалоговое окно (см. рисунок ниже).

2. Щелчком мыши выберите в списке слева нужный стиль и нажмите кнопку OK.
Вы можете изменить значения параметров стиля, например, установить
толщину линии = 0.5 мм, и запомнить новые значения, нажав кнопку Обно-
вить стиль .

Проведите горизонтальную ось симметрии детали:
1. Активизируйте инструмент Отрезок панели 2D черчение.

2. Убедитесь, что инструмент работает в режиме По двум точкам . Для это-
го нажмите клавишу F10 или щелкните средней кнопкой мыши.
