Плоское черчение (ручка) 57

Настройте параметры сетки:
Сетка на экране и выравнивание по ней существенно облегчают построе-
ния. Особенно мышью. Ориентируясь по линиям регулярной сетки легко
определять размеры элементов и расстояния между ними. В общем, на
миллиметровке чертить проще, чем на ватмане.

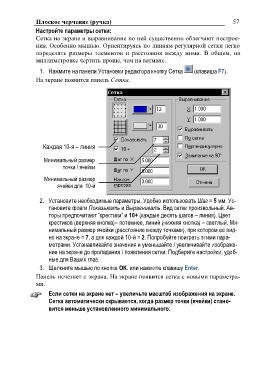

1. Нажмите на панели Установки редактора кнопку Сетка (клавиша F7).
На экране появится панель Сетка.

Каждая 10-я – линия

Минимальный размер
точки / ячейки

Минимальный размер
ячейки для 10-й

2. Установите необходимые параметры. Удобно использовать Шаг = 5 мм. Ус-
тановите флаги Показывать и Выравнивать. Вид сетки произвольный. Ав-
торы предпочитают ―крестики‖ и 10+ (каждые десять шагов – линия). Цвет
крестиков (верхняя кнопка)– потемнее, линий (нижняя кнопка) – светлый. Ми-
нимальный размер ячейки (расстояние между точками), при котором ее вид-
но на экране = 7, а для каждой 10-й = 2. Попробуйте поиграть этими пара-
метрами. Устанавливайте значения и уменьшайте / увеличивайте изображе-
ние на экране до пропадания / появления сетки. Подберите настройки, удоб-
ные для Ваших глаз.

3. Щелкните мышью по кнопке OK. или нажмите клавишу Enter.
Панель исчезнет с экрана. На экране появится сетка с новыми параметра-
ми.

Если сетки на экране нет – увеличьте масштаб изображения на экране.
Сетка автоматически скрывается, когда размер точки (ячейки) стано-
вится меньше установленного минимального.
