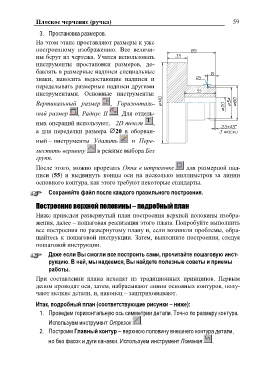

3. Простановка размеров.

На этом этапе проставляют размеры к уже
построенному изображению. Все величи-
ны берут из чертежа. Учатся использовать
инструменты простановки размеров, до-
бавлять в размерные надписи специальные
знаки, наносить недостающие надписи и
переделывать размерные надписи другими
инструментами. Основные инструменты:

Вертикальный размер , Горизонталь-

ный размер , Радиус II . Для отдель-

ных операций используют, 2D текст ,
а для переделки размера 20 в оборван-

ный – инструменты Удалить и Пере-

местить вершину в режиме выбора Без
групп.

После этого, можно прорезать Окна в штриховке для размерной над-
писи (55) и выдвинуть концы оси на несколько миллиметров за линии
основного контура, как этого требуют некоторые стандарты.

Сохраняйте файл после каждого правильного построения.

Построение верхней половины – подробный план

Ниже приведен развернутый план построения верхней половины изобра-
жения, далее – пошаговая реализация этого плана. Попробуйте выполнить
все построения по развернутому плану и, если возникли проблемы, обра-
щайтесь к пошаговой инструкции. Затем, выполните построения, следуя
пошаговой инструкции.

Даже если Вы смогли все построить сами, прочитайте пошаговую инст-
рукцию. В ней, мы надеемся, Вы найдете полезные советы и приемы
работы.

При составлении плана исходят из традиционных принципов. Первым
делом проводят оси, затем, набрасывают линии основных контуров, полу-
чают мелкие детали, и, наконец – заштриховывают.

Итак, подробный план (соответствующие рисунки – ниже):
1. Проведем горизонтальную ось симметрии детали. Точно по размеру контура.

Используем инструмент Отрезок .
2. Построим Главный контур – верхнюю половину внешнего контура детали,

но без фасок и дуги канавки. Используем инструмент Ломаная .
