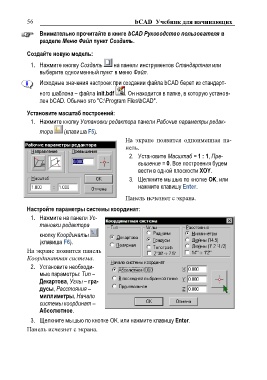

56 bCAD Учебник для начинающих

Внимательно прочитайте в книге bCAD Руководство пользователя в
разделе Меню Файл пункт Создать.

Создайте новую модель:
1. Нажмите кнопку Создать на панели инструментов Стандартная или
выберите одноименный пункт в меню Файл.
Исходные значения настроек при создании файла bCAD берет из стандарт-
ного шаблона – файла init.bdf . Он находится в папке, в которую установ-
лен bCAD. Обычно это "C:\Program Files\bCAD".

Установите масштаб построений:
1. Нажмите кнопку Установки редактора панели Рабочие параметры редак-

тора (клавиша F5).

На экране появится одноименная па-
нель.

2. Установите Масштаб = 1 : 1, Пре-
вышение = 0. Все построения будем
вести в одной плоскости XOY.

3. Щелкните мышью по кнопке OK. или
нажмите клавишу Enter.

Панель исчезнет с экрана.

Настройте параметры системы координат:
1. Нажмите на панели Ус-
тановки редактора

кнопку Координаты
(клавиша F6).
На экране появится панель
Координатная система.
2. Установите необходи-
мые параметры: Тип –
Декартова, Углы – гра-
дусы, Расстояния –
миллиметры, Начало
системы координат –
Абсолютное.

3. Щелкните мышью по кнопке OK. или нажмите клавишу Enter.
Панель исчезнет с экрана.
