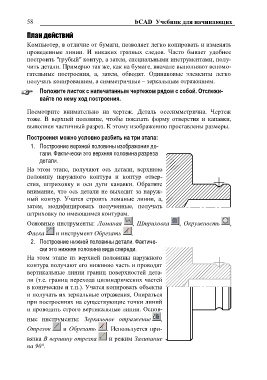

58 bCAD Учебник для начинающих

План действий

Компьютер, в отличие от бумаги, позволяет легко копировать и изменять
проведенные линии. И никаких грязных следов. Часто бывает удобнее
построить "грубый" контур, а затем, специальными инструментами, полу-
чить детали. Примерно так же, как на бумаге, вначале выполняют вспомо-
гательные построения, а, затем, обводят. Одинаковые элементы легко
получать копированием, а симметричные – зеркальным отражением.

Положите листок с напечатанным чертежом рядом с собой. Отслежи-
вайте по нему ход построения.

Посмотрите внимательно на чертеж. Деталь осесимметрична. Чертеж
тоже. В верхней половине, чтобы показать форму отверстия и канавки,
выполнен частичный разрез. К этому изображению проставлены размеры.

Построения можно условно разбить на три этапа: , Окружность ,

1. Построение верхней половины изображения де-
тали. Фактически это верхняя половина разреза
детали.

На этом этапе, получают ось детали, верхнюю
половину наружного контура и контур отвер-
стия, штриховку и оси дуги канавки. Обратите
внимание, что ось детали не выходит за наруж-
ный контур. Учатся строить ломаные линии, а,
затем, модифицировать полученные, получать
штриховку по имеющимся контурам.

Основные инструменты: Ломаная , Штриховка

Фаска и инструмент Обрезать .
2. Построение нижней половины детали. Фактиче-
ски это нижняя половина вида спереди.

На этом этапе из верхней половины наружного
контура получают его нижнюю часть и проводят
вертикальные линии границ поверхностей дета-
ли (т.е. границ перехода цилиндрических частей
в конические и т.п.). Учатся копировать объекты
и получать их зеркальные отражения, Опираться
при построениях на существующие точки линий
и проводить строго вертикальные линии. Основ-

ные инструменты: Зеркальное отражение ,

Отрезок и Обрезать . Используется при-

вязка В вершину отрезка и режим Залипание
на 90°.
