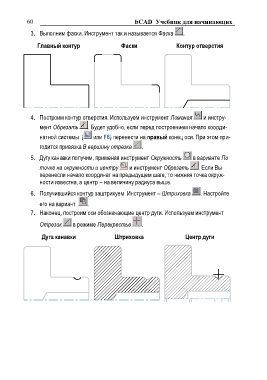

60 bCAD Учебник для начинающих

3. Выполним фаски. Инструмент так и называется Фаска .

Главный контур Фаски Контур отверстия

4. Построим контур отверстия. Используем инструмент Ломаная и инстру-
мент Обрезать . Будет удобно, если перед построением начало коорди-
натной системы ( или F6) перенести на правый конец оси. При этом при-
годится привязка В вершину отрезка .

5. Дугу канавки получим, применяя инструмент Окружность в варианте По
точке на окружности и центру и инструмент Обрезать . Если Вы
перенесли начало координат на предыдущем шаге, то нижняя точка окруж-
ности известна, а центр – на величину радиуса выше.

6. Получившийся контур заштрихуем. Инструмент – Штриховка . Настройте

его на вариант .
7. Наконец, построим оси обозначающие центр дуги. Используем инструмент

Отрезок в режиме Перекрестье .

Дуга канавки Штриховка Центр дуги
