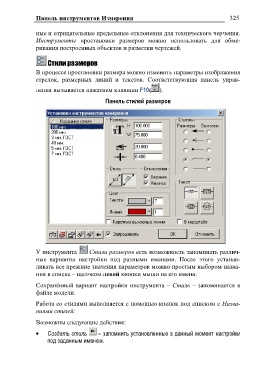

Панель инструментов Измерения 325
ные и отрицательные предельные отклонения для технического черчения.
Инструменты простановки размеров можно использовать для обме-
ривания построенных объектов и разметки чертежей.
Стили размеров
В процессе простановки размера можно изменить параметры изображения
стрелок, размерных линий и текстов. Соответствующая панель управ-
ления вызывается нажатием клавиши F10( ).
Панель стилей размеров
У инструмента Стили размеров есть возможность запоминать различ-
ные варианты настройки под разными именами. После этого устанав-
ливать все прежние значения параметров можно простым выбором назва-
ния в списке – щелчком левой кнопки мыши на его имени.
Сохранѐнный вариант настройки инструмента – Стиль – запоминается в
файле модели.
Работа со стилями выполняется с помощью кнопок под списком с Назва-
ниями стилей:
Возможны следующие действия:
Создать стиль – запомнить установленные в данный момент настройки
под заданным именем.
