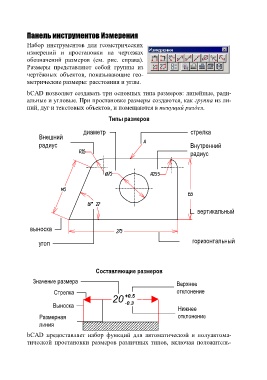

Page 324 - bCAD. Руководство пользователя

Панель инструментов Измерения

Набор инструментов для геометрических
измерений и простановки на чертежах
обозначений размеров (см. рис. справа).
Размеры представляют собой группы из
чертѐжных объектов, показывающие гео-
метрические размеры: расстояния и углы.

bCAD позволяет создавать три основных типа размеров: линейные, ради-
альные и угловые. При простановке размеры создаются, как группа из ли-
ний, дуг и текстовых объектов, и помещаются в текущий раздел.

Типы размеров

Внешний диаметр стрелка
радиус
Внутренний
радиус

выноска вертикальный
угол горизонтальный

Составляющие размеров

Значение размера 20 +0.5 Верхнее
Стрелка -0.3 отклонение

Выноска Нижнее
Размерная отклонение
линия

bCAD предоставляет набор функций для автоматической и полуавтома-
тической простановки размеров различных типов, включая положитель-
