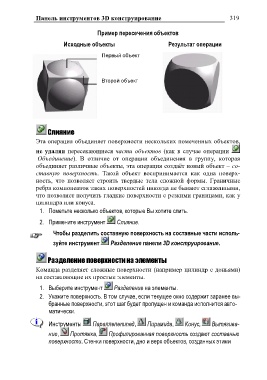

Page 319 - bCAD. Руководство пользователя

Панель инструментов 3D конструирование 319

Пример пересечения объектов

Исходные объекты Результат операции

Первый объект

Второй объект

Слияние

Эта операция объединяет поверхности нескольких помеченных объектов,

не удаляя пересекающиеся части объектов (как в случае операции
Объединение). В отличие от операции объединения в группу, которая
объединяет различные объекты, эта операция создаѐт новый объект – со-
ставную поверхность. Такой объект воспринимается как одна поверх-
ность, что позволяет строить твердые тела сложной формы. Граничные
ребра компонентов таких поверхностей никогда не бывают сглаженными,
что позволяет получить гладкие поверхности с резкими границами, как у
цилиндра или конуса.
1. Пометьте несколько объектов, которые Вы хотите слить.

2. Примените инструмент Слияние.

Чтобы разделить составную поверхность на составные части исполь-
зуйте инструмент Разделение панели 3D конструирование.

Разделение поверхности на элементы

Команда разделяет сложные поверхности (например цилиндр с доньями)
на составляющие их простые элементы.

1. Выберите инструмент Разделение на элементы.
2. Укажите поверхность. В том случае, если текущее окно содержит заранее вы-

бранные поверхности, этот шаг будет пропущен и команда исполнится авто-
матически.

Инструменты Параллелепипед, Пирамида, Конус, Вытягива-
ние, Протяжка, Профилированная поверхность создают составные
поверхности. Стенки поверхности, дно и верх объектов, созданных этими
