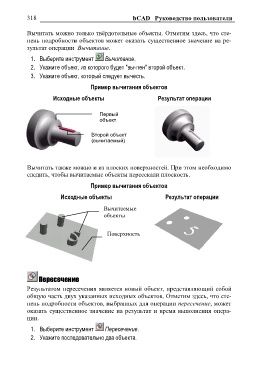

318 bCAD Руководство пользователя

Вычитать можно только твѐрдотельные объекты. Отметим здесь, что сте-
пень подробности объектов может оказать существенное значение на ре-
зультат операции Вычитание.

1. Выберите инструмент Вычитание.
2. Укажите объект, из которого будет "вычтен" второй объект.
3. Укажите объект, который следует вычесть.

Пример вычитания объектов

Исходные объекты Результат операции

Первый
объект

Второй объект
(вычитаемый)

Вычитать также можно и из плоских поверхностей. При этом необходимо
следить, чтобы вычитаемые объекты пересекали плоскость.

Пример вычитания объектов

Исходные объекты Результат операции

Вычитаемые
объекты

Поверхность

Пересечение

Результатом пересечения является новый объект, представляющий собой
общую часть двух указанных исходных объектов. Отметим здесь, что сте-
пень подробности объектов, выбранных для операции пересечение, может
оказать существенное значение на результат и время выполнения опера-
ции.

1. Выберите инструмент Пересечение.
2. Укажите последовательно два объекта.
