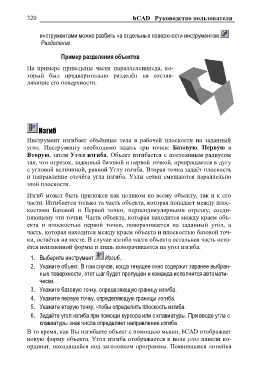

320 bCAD Руководство пользователя

инструментами можно разбить на отдельные поверхности инструментом
Разделение.

Пример разделения объектов

На примере приведены части параллелепипеда, ко-
торый был предварительно разделѐн на состав-
ляющие его поверхности.

Изгиб

Инструмент изгибает объѐмные тела в рабочей плоскости на заданный
угол. Инструменту необходимо задать три точки: Базовую, Первую и
Вторую, затем Угол изгиба. Объект изгибается с постоянным радиусом
так, что отрезок, заданный базовой и первой точкой, превращается в дугу
с угловой величиной, равной Углу изгиба. Вторая точка задаѐт плоскость
и направление отсчѐта угла изгиба. Узлы сетки смещаются параллельно
этой плоскости.

Изгиб может быть приложен как целиком ко всему объекту, так и к его
части. Изгибается только та часть объекта, которая попадает между плос-
костями Базовой и Первой точки, перпендикулярными отрезку, соеди-
няющему эти точки. Часть объекта, которая находится между краем объ-
екта и плоскостью первой точки, поворачивается на заданный угол, а
часть, которая находится между краем объекта и плоскостью базовой точ-
ки, остаѐтся на месте. В случае изгиба части объекта остальная часть оста-
ѐтся неизменной формы и лишь поворачивается на угол изгиба.

1. Выберите инструмент Изгиб.
2. Укажите объект. В том случае, когда текущее окно содержит заранее выбран-

ные поверхности, этот шаг будет пропущен и команда исполнится автомати-
чески.
3. Укажите базовую точку, определяющую границу изгиба.
4. Укажите первую точку, определяющую границы изгиба.
5. Укажите вторую точку, чтобы определить плоскость изгиба.
6. Задайте угол изгиба при помощи курсора или с клавиатуры. При вводе угла с
клавиатуры знак числа определяет направление изгиба.
В то время, как Вы изгибаете объект с помощью мыши, bCAD отображает
новую форму объекта. Угол изгиба отображается в поле угол панели ко-
ординат, находящейся под заголовком программы. Появившаяся линейка
