Панель инструментов 3D конструирование 321
позволяет визуально контролировать угол изгиба. Одно деление линейки
соответствует 45 градусам.
Существенное значение на результат выполнения команды оказывает под-
робность, с которой строится исходный объект.

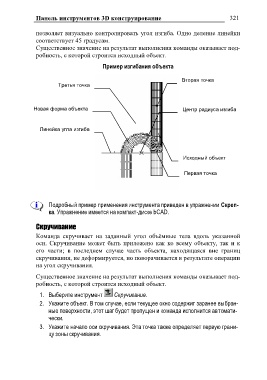

Пример изгибания объекта
Третья точка Вторая точка
Новая форма объекта Центр радиуса изгиба
Линейка угла изгиба
Исходный объект
Первая точка
Подробный пример применения инструмента приведен в упражнении Скреп-
ка. Упражнение имеется на компакт-диске bCAD.
Скручивание
Команда скручивает на заданный угол объѐмные тела вдоль указанной
оси. Скручивание может быть приложено как ко всему объекту, так и к
его части; в последнем случае часть объекта, находящаяся вне границ
скручивания, не деформируется, но поворачивается в результате операции
на угол скручивания.
Существенное значение на результат выполнения команды оказывает под-
робность, с которой строится исходный объект.
1. Выберите инструмент Скручивание.
2. Укажите объект. В том случае, если текущее окно содержит заранее выбран-
ные поверхности, этот шаг будет пропущен и команда исполнится автомати-
чески.
3. Укажите начало оси скручивания. Эта точка также определяет первую грани-
цу зоны скручивания.
