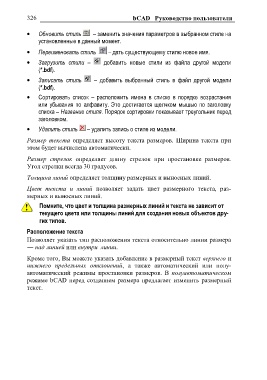

326 bCAD Руководство пользователя

Обновить стиль – заменить значения параметров в выбранном стиле на
установленные в данный момент.

Переименовать стиль – дать существующему стилю новое имя.

Загрузить стили – добавить новые стили из файла другой модели
(*.bdf).

Записать стиль – добавить выбранный стиль в файл другой модели
(*.bdf).

Сортировать список – расположить имена в списке в порядке возрастания
или убывания по алфавиту. Это достигается щелчком мышью по заголовку
списка – Название стиля. Порядок сортировки показывает треугольник перед
заголовком.

Удалить стиль – удалить запись о стиле из модели.

Размер текста определяет высоту текста размеров. Ширина текста при
этом будет вычислена автоматически.

Размер стрелок определяет длину стрелок при простановке размеров.
Угол стрелки всегда 30 градусов.

Толщина линий определяет толщину размерных и выносных линий.

Цвет текста и линий позволяет задать цвет размерного текста, раз-
мерных и выносных линий.

Помните, что цвет и толщина размерных линий и текста не зависит от
текущего цвета или толщины линий для создания новых объектов дру-
гих типов.

Расположение текста

Позволяет указать тип расположения текста относительно линии размера
― над линией или внутри линии.

Кроме того, Вы можете указать добавление в размерный текст верхнего и
нижнего предельных отклонений, а также автоматический или полу-

автоматический режимы простановки размеров. В полуавтоматическом

режиме bCAD перед созданием размера предлагает изменить размерный

текст.
