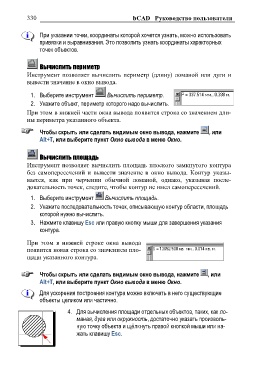

330 bCAD Руководство пользователя

При указании точки, координаты которой хочется узнать, можно использовать
привязки и выравнивания. Это позволить узнать координаты характерных
точек объектов.

Вычислить периметр
Инструмент позволяет вычислить периметр (длину) ломаной или дуги и
вывести значение в окно вывода.

1. Выберите инструмент Вычислить периметр.
2. Укажите объект, периметр которого надо вычислить.
При этом в нижней части окна вывода появится строка со значением дли-
ны периметра указанного объекта.

Чтобы скрыть или сделать видимым окно вывода, нажмите , или
Alt+T, или выберите пункт Окно вывода в меню Окно.

Вычислить площадь
Инструмент позволяет вычислить площадь плоского замкнутого контура
без самопересечений и вывести значение в окно вывода. Контур указы-
вается, как при черчении обычной ломаной, однако, указывая после-
довательность точек, следите, чтобы контур не имел самопересечений.

1. Выберите инструмент Вычислить площадь.
2. Укажите последовательность точек, описывающую контур области, площадь

которой нужно вычислить.
3. Нажмите клавишу Esc или правую кнопку мыши для завершения указания

контура.

При этом в нижней строке окна вывода
появится новая строка со значением пло-
щади указанного контура.

Чтобы скрыть или сделать видимым окно вывода, нажмите , или
Alt+T, или выберите пункт Окно вывода в меню Окно.
Для ускорения построения контура можно включать в него существующие
объекты целиком или частично.

4. Для вычисления площади отдельных объектов, таких, как ло-
маная, дуга или окружность, достаточно указать произволь-
ную точку объекта и щѐлкнуть правой кнопкой мыши или на-
жать клавишу Esc.
