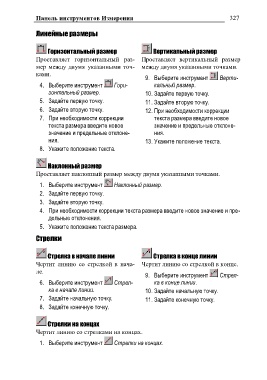

Page 327 - bCAD. Руководство пользователя

Панель инструментов Измерения 327

Линейные размеры

Горизонтальный размер Вертикальный размер
Проставляет горизонтальный раз- Проставляет вертикальный размер
мер между двумя указанными точ- между двумя указанными точками.
ками.
9. Выберите инструмент Верти-
4. Выберите инструмент Гори- кальный размер.
зонтальный размер.
10. Задайте первую точку.
5. Задайте первую точку. 11. Задайте вторую точку.
6. Задайте вторую точку. 12. При необходимости коррекции
7. При необходимости коррекции
текста размера введите новое
текста размера введите новое значение и предельные отклоне-
значение и предельные отклоне- ния.
ния. 13. Укажите положение текста.
8. Укажите положение текста.

Наклонный размер
Проставляет наклонный размер между двумя указанными точками.

1. Выберите инструмент Наклонный размер.
2. Задайте первую точку.
3. Задайте вторую точку.
4. При необходимости коррекции текста размера введите новое значение и пре-

дельные отклонения.
5. Укажите положение текста размера.

Стрелки

Стрелка в начале линии Стрелка в конце линии
Чертит линию со стрелкой в нача- Чертит линию со стрелкой в конце.
ле.
9. Выберите инструмент Стрел-
6. Выберите инструмент Стрел- ка в конце линии.
ка в начале линии.
10. Задайте начальную точку.
7. Задайте начальную точку. 11. Задайте конечную точку.
8. Задайте конечную точку.

Стрелки на концах
Чертит линию со стрелками на концах.

1. Выберите инструмент Стрелки на концах.
