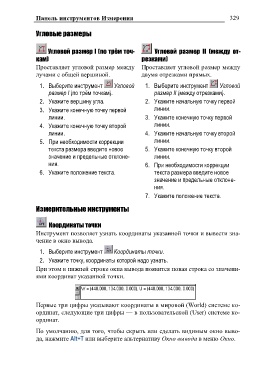

Page 329 - bCAD. Руководство пользователя

Панель инструментов Измерения 329

Угловые размеры

Угловой размер I (по трѐм точ- Угловой размер II (между от-

кам) резками)
Проставляет угловой размер между Проставляет угловой размер между
лучами с общей вершиной. двумя отрезками прямых.

1. Выберите инструмент Угловой 1. Выберите инструмент Угловой
размер I (по трѐм точкам). размер II (между отрезками).

2. Укажите вершину угла. 2. Укажите начальную точку первой
3. Укажите конечную точку первой линии.

линии. 3. Укажите конечную точку первой
4. Укажите конечную точку второй линии.

линии. 4. Укажите начальную точку второй
5. При необходимости коррекции линии.

текста размера введите новое 5. Укажите конечную точку второй
значение и предельные отклоне- линии.
ния.
6. Укажите положение текста. 6. При необходимости коррекции
текста размера введите новое
значение и предельные отклоне-
ния.

7. Укажите положение текста.

Измерительные инструменты

Координаты точки
Инструмент позволяет узнать координаты указанной точки и вывести зна-
чение в окно вывода.

1. Выберите инструмент Координаты точки.
2. Укажите точку, координаты которой надо узнать.
При этом в нижней строке окна вывода появится новая строка со значени-
ями координат указанной точки.

Первые три цифры указывают координаты в мировой (World) системе ко-
ординат, следующие три цифры — в пользовательской (User) системе ко-
ординат.

По умолчанию, для того, чтобы скрыть или сделать видимым окно выво-
да, нажмите Alt+T или выберите альтернативу Окно вывода в меню Окно.
