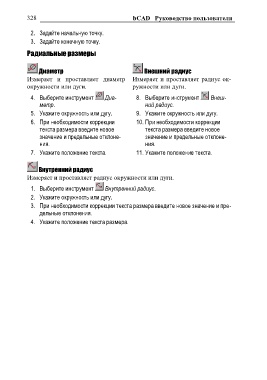

328 bCAD Руководство пользователя
2. Задайте начальную точку.
3. Задайте конечную точку.
Радиальные размеры
Диаметр Внешний радиус
Измеряет и проставляет диаметр Измеряет и проставляет радиус ок-
окружности или дуги. ружности или дуги.
4. Выберите инструмент Диа- 8. Выберите инструмент Внеш-
метр. ний радиус.
5. Укажите окружность или дугу. 9. Укажите окружность или дугу.
6. При необходимости коррекции 10. При необходимости коррекции
текста размера введите новое текста размера введите новое
значение и предельные отклоне- значение и предельные отклоне-
ния. ния.
7. Укажите положение текста. 11. Укажите положение текста.
Внутренний радиус
Измеряет и проставляет радиус окружности или дуги.
1. Выберите инструмент Внутренний радиус.
2. Укажите окружность или дугу.
3. При необходимости коррекции текста размера введите новое значение и пре-
дельные отклонения.
4. Укажите положение текста размера.
