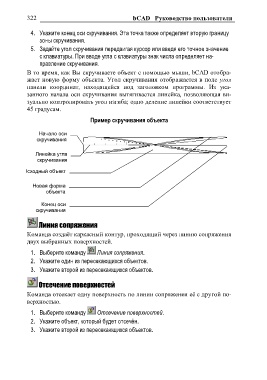

322 bCAD Руководство пользователя

4. Укажите конец оси скручивания. Эта точка также определяет вторую границу
зоны скручивания.

5. Задайте угол скручивания передвигая курсор или введя его точное значение
с клавиатуры. При вводе угла с клавиатуры знак числа определяет на-
правление скручивания.

В то время, как Вы скручиваете объект с помощью мыши, bCAD отобра-
жает новую форму объекта. Угол скручивания отображается в поле угол
панели координат, находящейся под заголовком программы. Из ука-
занного начала оси скручивания вытягивается линейка, позволяющая ви-
зуально контролировать угол изгиба; одно деление линейки соответствует
45 градусам.

Пример скручивания объекта

Начало оси
скручивания

Линейка угла
скручивания

Исходный объект

Новая форма
объекта

Конец оси
скручивания

Линия сопряжения

Команда создаѐт каркасный контур, проходящий через линию сопряжения
двух выбранных поверхностей.

1. Выберите команду Линия сопряжения.
2. Укажите один из пересекающихся объектов.
3. Укажите второй из пересекающихся объектов.

Отсечение поверхностей

Команда отсекает одну поверхность по линии сопряжения еѐ с другой по-
верхностью.

1. Выберите команду Отсечение поверхностей.
2. Укажите объект, который будет отсечѐн.
3. Укажите второй из пересекающихся объектов.
