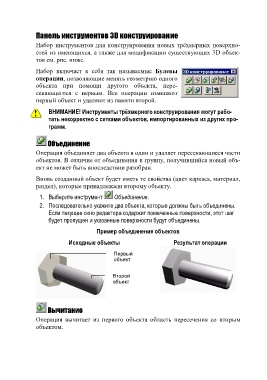

Page 317 - bCAD. Руководство пользователя

Панель инструментов 3D конструирование

Набор инструментов для конструирования новых трѐхмерных поверхно-
стей из имеющихся, а также для модификации существующих 3D объек-
тов см. рис. ниже.

Набор включает в себя так называемые Булевы
операции, позволяющие менять геометрию одного
объекта при помощи другого объекта, пере-
секающегося с первым. Все операции изменяют
первый объект и удаляют из памяти второй.

ВНИМАНИЕ! Инструменты трѐхмерного конструирования могут рабо-
тать некорректно с сетками объектов, импортированных из других про-
грамм.

Объединение

Операция объединяет два объекта в один и удаляет пересекающиеся части
объектов. В отличие от объединения в группу, получившийся новый объ-
ект не может быть впоследствии разобран.

Вновь созданный объект будет иметь те свойства (цвет каркаса, материал,
раздел), которые принадлежали второму объекту.

1. Выберите инструмент Объединение.
2. Последовательно укажите два объекта, которые должны быть объединены.

Если текущее окно редактора содержит помеченные поверхности, этот шаг
будет пропущен и указанные поверхности будут объединены.

Пример объединения объектов

Исходные объекты Результат операции

Первый
объект

Второй
объект

Вычитание

Операция вычитает из первого объекта область пересечения со вторым
объектом.
