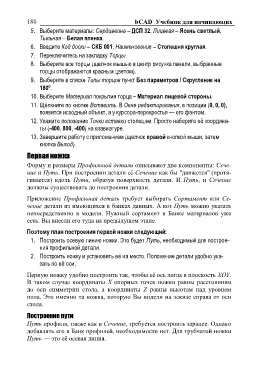

180 bCAD Учебник для начинающих
5. Выберите материалы: Сердцевина – ДСП 32, Лицевая – Ясень светлый,
Тыльная – Белая пленка.
6. Введите Код доски – СКБ 001, Наименование – Столешня круглая.
7. Переключитесь на закладку Торцы.
8. Выберите все торцы (щелчок мышью в центр рисунка панели, выбранные
торцы отображаются красным цветом).
9. Выберите в списке Типы торцов пункт Без параметров / Скругление на
180 .
10. Выберите Материал покрытия торца – Материал лицевой стороны.
11. Щѐлкните по кнопке Вставить. В Окне редактирования, в позиции (0, 0, 0),
появится исходный объект, а у курсора-перекрестья — его фантом.
12. Укажите положение Точки вставки столешни. Просто наберите еѐ координа-
ты (-400, 800, -400) на клавиатуре.
13. Завершите работу с приложением (щелчок правой кнопкой мыши, затем
кнопка Выход).

Первая ножка

Форму и размеры Профильной детали описывают две компоненты: Сече-
ние и Путь. При построении детали еѐ Сечение как бы "движется" (протя-
гивается) вдоль Пути, образуя поверхность детали. И Путь, и Сечение
должны существовать до построения детали.

Приложение Профильная деталь требует выбирать Сортамент или Се-
чение детали из имеющихся в банках данных. А вот Путь можно указать
непосредственно в модели. Нужный сортамент в Банке материалов уже
есть. Вы внесли его туда на предыдущем этапе.

Поэтому план построения первой ножки следующий:
1. Построить осевую линию ножки. Это будет Путь, необходимый для построе-
ния профильной детали.
2. Построить ножку и установить еѐ на место. Положение детали удобно ука-
зать по еѐ оси.

Первую ножку удобно построить так, чтобы еѐ ось легла в плоскость XOY.
В таком случае координаты X опорных точек ножки равны расстояниям
до оси симметрии стола, а координаты Z равны высотам над уровнем
пола. Это именно та ножка, которую Вы видели на эскизе справа от оси
стола.

Построение пути
Путь профиля, также как и Сечение, требуется построить заранее. Однако
добавлять его в Банк профилей, необходимости нет. Для трубчатой ножки
Путь — это еѐ осевая линия.
