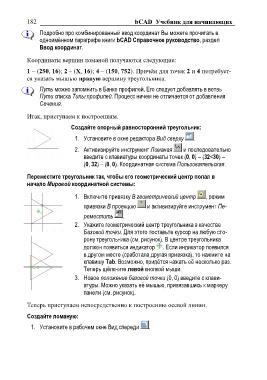

182 bCAD Учебник для начинающих
Подробно про комбинированный ввод координат Вы можете прочитать в
одноимѐнном параграфе книги bCAD Справочное руководство, раздел
Ввод координат.

Координаты вершин ломаной получаются следующие:
1 – (250, 16); 2 – (X, 16); 4 – (150, 752). Причѐм для точек 2 и 4 потребует-
ся указать мышью правую вершину треугольника.

Путь можно запомнить в Банке профилей. Его следует добавлять в ветвь
Пути списка Типы профилей. Процесс ничем не отличается от добавления
Сечения.

Итак, приступаем к построениям.
Создайте опорный равносторонний треугольник:
1. Установите в окне редактора Вид сверху .
2. Активизируйте инструмент Ломаная и последовательно
введите с клавиатуры координаты точек (0, 0) – (32<30) –
(0, 32) – (0, 0). Координатная система Пользовательская.

Переместите треугольник так, чтобы его геометрический центр попал в
начало Мировой координатной системы:

1. Включите привязку В геометрический центр , режим
привязки В проекцию и активизируйте инструмент Пе-
реместить .

2. Укажите геометрический центр треугольника в качестве
Базовой точки. Для этого поставьте курсор на любую сто-
рону треугольника (см. рисунок). В центре треугольника
должен появиться индикатор . Если индикатор появился
в другом месте (сработала другая привязка), то нажмите на
клавишу Tab. Возможно, придѐтся нажать еѐ несколько раз.
Теперь щѐлкните левой кнопкой мыши.

3. Новое положение базовой точки (0, 0) введите с клави-
атуры. Можно указать еѐ мышью, привязавшись к маркеру
панели (см. рисунок).

Теперь приступаем непосредственно к построению осевой линии.
Создайте ломаную:

1. Установите в рабочем окне Вид спереди .
