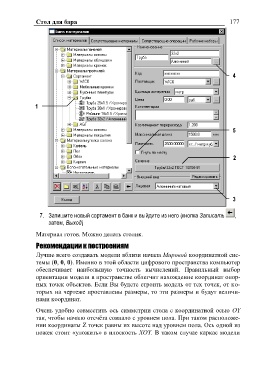

Page 179 - Учебник для начинающих

Стол для бара 177

4

1

5

2

3

7. Запишите новый сортамент в банк и выйдите из него (кнопка Записать ,
затем, Выход)

Материал готов. Можно делать столик.

Рекомендации к построениям

Лучше всего создавать модели вблизи начала Мировой координатной сис-
темы (0, 0, 0). Именно в этой области цифрового пространства компьютер
обеспечивает наибольшую точность вычислений. Правильный выбор
ориентации модели в пространстве облегчит нахождение координат опор-
ных точек объектов. Если Вы будете строить модель от тех точек, от ко-
торых на чертеже проставлены размеры, то эти размеры и будут величи-
нами координат.
Очень удобно совместить ось симметрии стола с координатной осью OY
так, чтобы начало отсчѐта совпало с уровнем пола. При таком расположе-
нии координаты Z точек равны их высоте над уровнем пола. Ось одной из
ножек стоит «уложить» в плоскость XOY. В таком случае каркас модели
