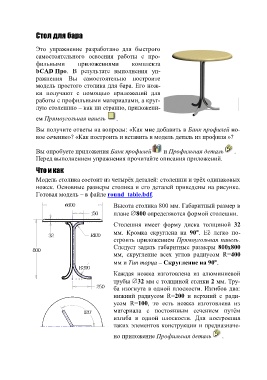

Page 175 - Учебник для начинающих

Стол для бара

Это упражнение разработано для быстрого
самостоятельного освоения работы с про-
фильными приложениями комплекта
bCAD Про. В результате выполнения уп-
ражнения Вы самостоятельно построите
модель простого столика для бара. Его нож-
ки получают с помощью приложений для
работы с профильными материалами, а круг-
лую столешню – как ни странно, приложени-

ем Прямоугольная панель .

Вы получите ответы на вопросы: «Как мне добавить в Банк профилей но-
вое сечение»? «Как построить и вставить в модель деталь из профиля »?

Вы опробуете приложения Банк профилей и Профильная деталь .
Перед выполнением упражнения прочитайте описания приложений.

Что и как

Модель столика состоит из четырѐх деталей: столешни и трѐх одинаковых
ножек. Основные размеры столика и его деталей приведены на рисунке.
Готовая модель – в файле round_table.bdf.

Высота столика 800 мм. Габаритный размер в
плане 800 определяются формой столешни.

Столешня имеет форму диска толщиной 32
мм. Кромка скруглена на 90 . Еѐ легко по-
строить приложением Прямоугольная панель.
Следует задать габаритные размеры 800x800
мм, скругление всех углов радиусом R=400
мм и Тип торца – Скругление на 90 .

Каждая ножка изготовлена из алюминиевой
трубы 32 мм с толщиной стенки 2 мм. Тру-
ба изогнута в одной плоскости. Изгибов два:
нижний радиусом R=200 и верхний с ради-
усом R=100, то есть ножка изготовлена из
материала с постоянным сечением путѐм
изгиба в одной плоскости. Для построения
таких элементов конструкции и предназначе-

но приложение Профильная деталь .
