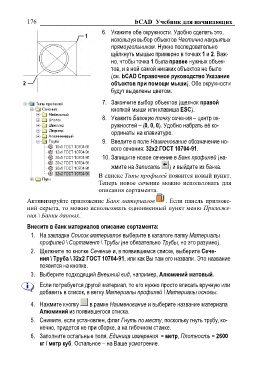

176 bCAD Учебник для начинающих

6. Укажите обе окружности. Удобно сделать это,
используя выбор объектов Частично накрытых
прямоугольником. Нужно последовательно
щѐлкнуть мышью примерно в точках 1 и 2. Важ-
но, чтобы точка 1 была правее нужных объек-
тов, и в ней самой никаких объектов не было
(см. bCAD Справочное руководство Указание
объектов при помощи мыши). Обе окружности
будут выделены цветом.

7. Закончите выбор объектов (щелчок правой
кнопкой мыши или клавиша ESC).

8. Укажите Базовую точку сечения – центр ок-
ружностей – (0, 0, 0). Удобно набрать еѐ ко-
ординаты на клавиатуре.

9. Введите в поле Наименование обозначение но-
вого сечения: 32x2 ГОСТ 10704-91.

10. Запишите новое сечение в Банк профилей (на-
жмите на Записать ) и выйдите из банка.

В списке Типы профилей появится новый пункт.
Теперь новое сечение можно использовать для
описания сортамента.

Активизируйте приложение Банк материалов . Если панель приложе-
ний скрыта, то можно использовать одноименный пункт меню Приложе-
ния \ Банки данных.

Внесите в банк материалов описание сортамента:
1. На закладке Список материалов выберите в каталоге папку Материалы
профилей \ Сортамент \ Трубы (не обязательно Трубы, но это разумно).
2. Щелкните по кнопке Сечение и, в появившемся списке, выберите Сече-
ния \ Труба \ 32x2 ГОСТ 10704-91, или как Вы там его назвали. Это название
появится на кнопке.
3. Выберите подходящий Внешний вид, например, Алюминий матовый.

Если потребуется другой материал, то его нужно просто вписать вручную или
добавить в список, в ветку Материалы профилей \ Материалы основы.

4. Нажмите кнопку в рамке Наименование и выберите название материала
Алюминий из появившегося списка.

5. Снимите, если установлен, флаг Гнуть по месту, поскольку гнуть трубу, ко-
нечно, придется не при сборке, а на гибочном станке.

6. Заполните остальные поля. Единица измерения = метр, Плотность = 2600
кг / метр куб. Остальное – на Ваше усмотрение.
