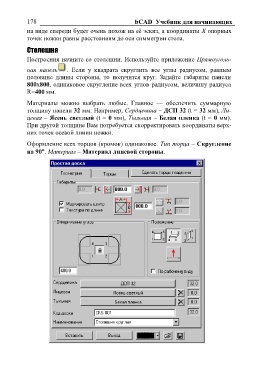

178 bCAD Учебник для начинающих
на виде спереди будет очень похож на еѐ эскиз, а координаты X опорных
точек ножки равны расстояниям до оси симметрии стола.

Столешня

Построения начните со столешни. Используйте приложение Прямоуголь-

ная панель . Если у квадрата скруглить все углы радиусом, равным
половине длины стороны, то получится круг. Задайте габариты панели
800x800, одинаковое скругление всех углов радиусом, величину радиуса
R=400 мм.

Материалы можно выбрать любые. Главное — обеспечить суммарную
толщину панели 32 мм. Например, Сердцевина – ДСП 32 (t = 32 мм), Ли-
цевая – Ясень светлый (t = 0 мм), Тыльная – Белая пленка (t = 0 мм).
При другой толщине Вам потребуется скорректировать координаты верх-
них точек осевой линии ножки.

Оформление всех торцов (кромок) одинаковое. Тип торца – Скругление
на 90 . Материал – Материал лицевой стороны.
