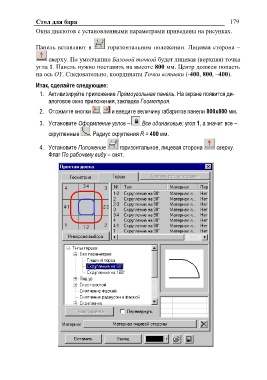

Page 181 - Учебник для начинающих

Стол для бара 179

Окна диалогов с установленными параметрами приведены на рисунках.

Панель вставляют в горизонтальном положении. Лицевая сторона –

сверху. По умолчанию Базовой точкой будет лицевая (верхняя) точка
угла 1. Панель нужно поставить на высоте 800 мм. Центр должен попасть
на ось OY. Следовательно, координаты Точки вставки (-400, 800, –400).

Итак, сделайте следующее:
1. Активизируйте приложение Прямоугольная панель. На экране появится ди-
алоговое окно приложения, закладка Геометрия.
2. Отожмите кнопки , и введите величину габаритов панели 800x800 мм.

3. Установите Оформление углов – Все одинаковые; угол 1, а значит все –

скругленные . Радиус скругления R = 400 мм.

4. Установите Положение горизонтальное, лицевая сторона сверху.
Флаг По рабочему виду – снят.
