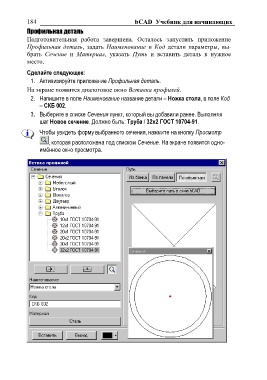

184 bCAD Учебник для начинающих
Профильная деталь
Подготовительная работа завершена. Осталось запустить приложение
Профильная деталь, задать Наименование и Код детали параметры, вы-
брать Сечение и Материал, указать Путь и вставить деталь в нужное
место.
Сделайте следующее:
1. Активизируйте приложение Профильная деталь.
На экране появится диалоговое окно Вставка профилей.
2. Напишите в поле Наименование название детали – Ножка стола, в поле Код
– СКБ 002.
3. Выберите в списке Сечения пункт, который вы добавили ранее. Выполняя
шаг Новое сечение. Должно быть: Труба / 32x2 ГОСТ 10704-91.
Чтобы увидеть форму выбранного сечения, нажмите на кнопку Просмотр
, которая расположена под списком Сечение. На экране появится одно-
имѐнное окно просмотра.
