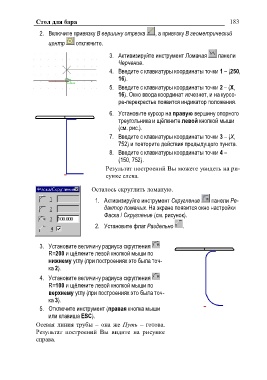

Стол для бара 183
, а привязку В геометрический
2. Включите привязку В вершину отрезка
центр отключите.
3. Активизируйте инструмент Ломаная панели
Черчение.
4. Введите с клавиатуры координаты точки 1 – (250,
16).
5. Введите с клавиатуры координаты точки 2 – (X,
16). Окно ввода координат исчезнет, и на курсо-
ре-перекрестье появится индикатор положения.
6. Установите курсор на правую вершину опорного
треугольника и щѐлкните левой кнопкой мыши
(см. рис.).
7. Введите с клавиатуры координаты точки 3 – (X,
752) и повторите действия предыдущего пункта.
8. Введите с клавиатуры координаты точки 4 –
(150, 752).
Результат построений Вы можете увидеть на ри-
сунке слева.
Осталось скруглить ломаную.
1. Активизируйте инструмент Скругление панели Ре-
дактор ломаных. На экране появится окно настройки
Фаска / Скругление (см. рисунок).
2. Установите флаг Раздельно .
3. Установите величину радиуса скругления
R=200 и щѐлкните левой кнопкой мыши по
нижнему углу (при построениях это была точ-
ка 2).
4. Установите величину радиуса скругления
R=100 и щѐлкните левой кнопкой мыши по
верхнему углу (при построениях это была точ-
ка 3).
5. Отключите инструмент (правая кнопка мыши
или клавиша ESC).
Осевая линия трубы – она же Путь – готова.
Результат построений Вы видите на рисунке
справа.
