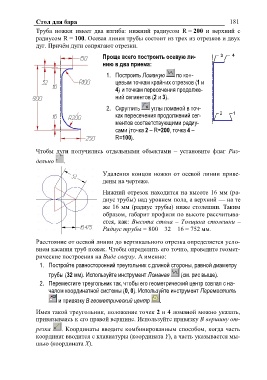

Стол для бара 181

Труба ножки имеет два изгиба: нижний радиусом R = 200 и верхний с
радиусом R = 100. Осевая линия трубы состоит из трех из отрезков и двух
дуг. Причѐм дуги сопрягают отрезки.

Проще всего построить осевую ли-
нию в два приема:

1. Построить Ломаную по кон-
цевым точкам крайних отрезков (1 и
4) и точкам пересечения продолже-
ний сегментов (2 и 3).

2. Скруглить углы ломаной в точ-
ках пересечения продолжений сег-
ментов соответствующими радиу-
сами (точка 2 – R=200, точка 4 –
R=100).

Чтобы дуги получились отдельными объектами – установите флаг Раз-
дельно .

Удаления концов ножки от осевой линии приве-
дены на чертеже.

Нижний отрезок находится на высоте 16 мм (ра-
диус трубы) над уровнем пола, а верхний — на те
же 16 мм (радиус трубы) ниже столешни. Таким
образом, габарит профиля по высоте рассчитыва-
ется, как: Высота стола – Толщина столешни –
Радиус трубы = 800 – 32 – 16 = 752 мм.

Расстояние от осевой линии до вертикального отрезка определяется усло-
вием касания труб ножек. Чтобы определить его точно, проведите геомет-
рические построения на Виде сверху. А именно:

1. Постройте равносторонний треугольник с длиной стороны, равной диаметру

трубы (32 мм). Используйте инструмент Ломаная (см. рис выше).
2. Переместите треугольник так, чтобы его геометрический центр совпал с на-

чалом координатной системы (0, 0). Используйте инструмент Переместить

и привязку В геометрический центр .

Имея такой треугольник, положение точек 2 и 4 ломаной можно указать,
привязываясь к его правой вершине. Используйте привязку В вершину от-

резка . Координаты вводите комбинированным способом, когда часть
координат вводится с клавиатуры (координата Y), а часть указывается мы-
шью (координата X).
