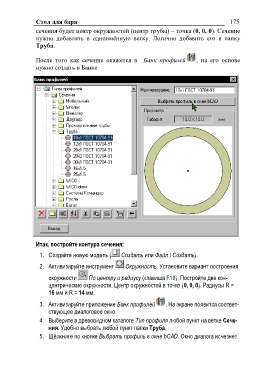

Стол для бара 175

сечения будет центр окружностей (центр трубы) – точка (0, 0, 0). Сечение
нужно добавлять в одноимѐнную ветку. Логично добавить его в папку
Труба.

После того как сечение окажется в Банк профилей , на его основе
нужно создать в Банке

Итак, постройте контура сечения:
1. Создайте новую модель ( Создать или Файл \ Создать).

2. Активизируйте инструмент Окружность. Установите вариант построения

окружности По центру и радиусу (клавиша F10). Постройте две кон-
центрические окружности. Центр окружностей в точке (0, 0, 0). Радиусы R =
16 мм и R = 14 мм.

3. Активизируйте приложение Банк профилей . На экране появится соответ-
ствующее диалоговое окно.

4. Выберите в древовидном каталоге Тип профиля любой пункт на ветке Сече-
ния. Удобно выбрать любой пункт папки Труба.

5. Щѐлкните по кнопке Выбрать профиль в окне bCAD. Окно диалога исчезнет.
