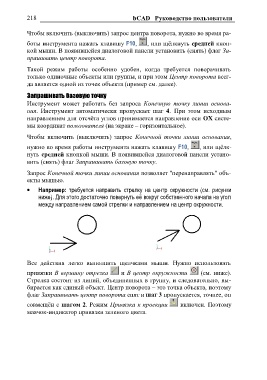

218 bCAD Руководство пользователя

Чтобы включить (выключить) запрос центра поворота, нужно во время ра-

боты инструмента нажать клавишу F10, , или щѐлкнуть средней кноп-
кой мыши. В появившейся диалоговой панели установить (снять) флаг За-
прашивать центр поворота.

Такой режим работы особенно удобен, когда требуется поворачивать
только одиночные объекты или группы, и при этом Центр поворота всег-
да является одной из точек объекта (пример см. далее).

Запрашивать базовую точку
Инструмент может работать без запроса Конечную точку линии основа-
ния. Инструмент автоматически пропускает шаг 4. При этом исходным
направлением для отсчѐта углов принимается направление оси OX систе-
мы координат пользователя (на экране – горизонтальное).

Чтобы включить (выключить) запрос Конечной точки линии основания,

нужно во время работы инструмента нажать клавишу F10, , или щѐлк-
нуть средней кнопкой мыши. В появившейся диалоговой панели устано-
вить (снять) флаг Запрашивать базовую точку.

Запрос Конечной точки линии основания позволяет "перенаправлять" объ-
екты мышью.

     Например: требуется направить стрелку на центр окружности (см. рисунки
     ниже). Для этого достаточно повернуть еѐ вокруг собственного начала на угол
     между направлением самой стрелки и направлением на центр окружности.

Все действия легко выполнить щелчками мыши. Нужно использовать

привязки В вершину отрезка и В центр окружности (см. ниже).

Стрелка состоит из линий, объединенных в группу, и следовательно, вы-
бирается как единый объект. Центр поворота – это точка объекта, поэтому

флаг Запрашивать центр поворота снят и шаг 3 пропускается, точнее, он

совмещѐн с шагом 2. Режим Привязка к проекции  включен. Поэтому
маячок-индикатор привязки зеленого цвета.
