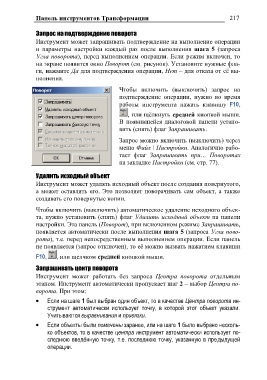

Page 217 - bCAD. Руководство пользователя
P. 217

Панель инструментов Трансформации  217

Запрос на подтверждение поворота
Инструмент может запрашивать подтверждение на выполнение операции
и параметры настройки каждый раз после выполнения шага 5 (запроса
Угла поворота), перед выполнением операции. Если режим включен, то
на экране появится окно Поворот (см. рисунок). Установите нужные фла-
ги, нажмите Да для подтверждения операции, Нет – для отказа от еѐ вы-
полнения.

                                       Чтобы включить (выключить) запрос на
                                       подтверждение операции, нужно во время
                                       работы инструмента нажать клавишу F10,

                                           , или щѐлкнуть средней кнопкой мыши.
                                       В появившейся диалоговой панели устано-
                                       вить (снять) флаг Запрашивать.

                                       Запрос можно включить (выключить) через
                                       меню Файл \ Настройки. Аналогично рабо-
                                       тает флаг Запрашивать при… Поворотах
                                       на закладке Настройки (см. стр. 77).

Удалить исходный объект
Инструмент может удалять исходный объект после создания повернутого,
а может оставлять его. Это позволяет поворачивать сам объект, а также
создавать его повернутые копии.

Чтобы включить (выключить) автоматическое удаление исходного объек-
та, нужно установить (снять) флаг Удалить исходный объект на панели
настройки. Эта панель (Поворот), при включенном режиме Запрашивать,
появляется автоматически после выполнения шага 5 (запроса Угла пово-
рота), т.е. перед непосредственным выполнением операции. Если панель
не появляется (запрос отключен), то еѐ можно вызвать нажатием клавиши

F10, , или щелчком средней кнопкой мыши.

Запрашивать центр поворота
Инструмент может работать без запроса Центра поворота отдельным
этапом. Инструмент автоматически пропускает шаг 2 – выбор Центра по-
ворота. При этом:

     Если на шаге 1 был выбран один объект, то в качестве Центра поворота ин-
     струмент автоматически использует точку, в которой этот объект указали.
     Учитываются выравнивания и привязки.

     Если объекты были помечены заранее, или на шаге 1 было выбрано несколь-
     ко объектов, то в качестве центра инструмент автоматически использует по-
     следнюю введѐнную точку, т.е. последнюю точку, указанную в предыдущей
     операции.
