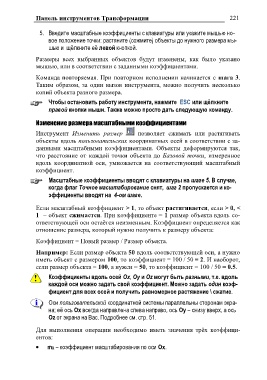

Панель инструментов Трансформации  221

 5. Введите масштабные коэффициенты с клавиатуры или укажите мышью но-
     вое положение точки: растяните (сожмите) объекты до нужного размера мы-
     шью и щѐлкните еѐ левой кнопкой.

Размеры всех выбранных объектов будут изменены, как было указано
мышью, или в соответствии с заданными коэффициентами.

Команда повторяемая. При повторном исполнении начинается с шага 3.
Таким образом, за один вызов инструмента, можно получить несколько
копий объекта разного размера.

     Чтобы остановить работу инструмента, нажмите ESC или щѐлкните
     правой кнопки мыши. Также можно просто дать следующую команду.

Изменение размера масштабными коэффициентами

Инструмент Изменить размер позволяет сжимать или растягивать
объекты вдоль пользовательских координатных осей в соответствии с за-
данными масштабными коэффициентами. Объекты деформируются так,
что расстояние от каждой точки объекта до Базовой точки, измеренное
вдоль координатной оси, умножается на соответствующий масштабный
коэффициент.

     Масштабные коэффициенты вводят с клавиатуры на шаге 5. В случае,
     когда флаг Точное масштабирование снят, шаг 2 пропускается и ко-
     эффициенты вводят на 4-ом шаге.

Если масштабный коэффициент > 1, то объект растягивается, если > 0, <
1 – объект сжимается. При коэффициенте = 1 размер объекта вдоль со-
ответствующей оси остаѐтся неизменным. Коэффициент определяется как
отношение размера, который нужно получить к размеру объекта:

Коэффициент = Новый размер / Размер объекта.

Например: Если размер объекта 50 вдоль соответствующей оси, а нужно
иметь объект с размером 100, то коэффициент = 100 / 50 = 2. И наоборот,
если размер объекта = 100, а нужен = 50, то коэффициент = 100 / 50 = 0.5.

     Коэффициенты вдоль осей Ox, Oy и Oz могут быть разными, т.е. вдоль
     каждой оси можно задать свой коэффициент. Можно задать один коэф-
     фициент для всех осей и получить равномерное растяжение \ сжатие.

     Оси пользовательской координатной системы параллельны сторонам экра-
     на; еѐ ось Ox всегда направлена слева направо, ось Oy – снизу вверх, а ось
     Oz от экрана на Вас. Подробнее см. стр. 51.

Для выполнения операции необходимо иметь значения трѐх коэффици-
ентов:

     mX – коэффициент масштабирования по оси Ox.
