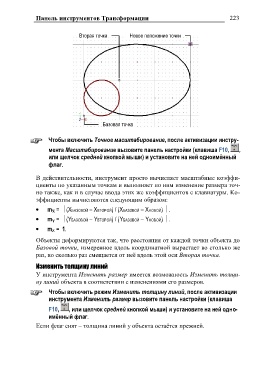

Панель инструментов Трансформации                   223

Вторая точка  Новое положение точки

Базовая точка

Чтобы включить Точное масштабирование, после активизации инстру-

мента Масштабирование вызовите панель настройки (клавиша F10, ,
или щелчок средней кнопкой мыши) и установите на ней одноимѐнный
флаг.

В действительности, инструмент просто вычисляет масштабные коэффи-
циенты по указанным точкам и выполняет по ним изменение размера точ-

но также, как и в случае ввода этих же коэффициентов с клавиатуры. Ко-

эффициенты вычисляются следующим образом:

mX = (XБАЗОВОЙ – XВТОРОЙ) / (XБАЗОВОЙ – XНОВОЙ)  .
mY = (YБАЗОВОЙ – YВТОРОЙ) / (YБАЗОВОЙ – YНОВОЙ)  .
mZ = 1.

Объекты деформируются так, что расстояния от каждой точки объекта до
Базовой точки, измеренное вдоль координатной вырастает во столько же
раз, во сколько раз смещается от неѐ вдоль этой оси Вторая точка.

Изменить толщину линий
У инструмента Изменить размер имеется возможность Изменить толщи-
ну линий объекта в соответствии с изменениями его размеров.

     Чтобы включить режим Изменить толщину линий, после активизации
     инструмента Изменить размер вызовите панель настройки (клавиша

     F10, , или щелчок средней кнопкой мыши) и установите на ней одно-
     имѐнный флаг.
Если флаг снят – толщина линий у объекта остаѐтся прежней.
