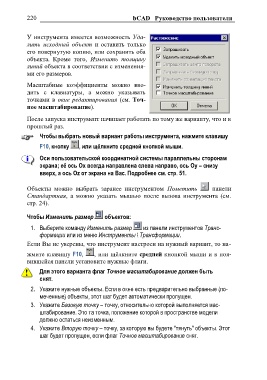

220 bCAD Руководство пользователя

У инструмента имеется возможность Уда-
лить исходный объект и оставить только
его повернутую копию, или сохранить оба
объекта. Кроме того, Изменить толщину
линий объекта в соответствии с изменения-
ми его размеров.

Масштабные коэффициенты можно вво-
дить с клавиатуры, а можно указывать
точками в окне редактирования (см. Точ-
ное масштабирование).

После запуска инструмент начинает работать по тому же варианту, что и в
прошлый раз.

     Чтобы выбрать новый вариант работы инструмента, нажмите клавишу

     F10, кнопку , или щѐлкните средней кнопкой мыши.

     Оси пользовательской координатной системы параллельны сторонам
     экрана; еѐ ось Ox всегда направлена слева направо, ось Oy – снизу
     вверх, а ось Oz от экрана на Вас. Подробнее см. стр. 51.

Объекты можно выбрать заранее инструментом Пометить панели
Стандартная, а можно указать мышью после вызова инструмента (см.
стр. 24).

Чтобы Изменить размер объектов:

 1. Выберите команду Изменить размер из панели инструментов Транс-
     формации или из меню Инструменты \ Трансформации.

Если Вы не уверены, что инструмент настроен на нужный вариант, то на-

жмите клавишу F10, , или щѐлкните средней кнопкой мыши и в поя-
вившейся панели установите нужные флаги.

     Для этого варианта флаг Точное масштабирование должен быть
     снят.

 2. Укажите нужные объекты. Если в окне есть предварительно выбранные (по-
     меченные) объекты, этот шаг будет автоматически пропущен.

 3. Укажите Базовую точку – точку, относительно которой выполняется мас-
     штабирование. Это та точка, положение которой в пространстве модели
     должно остаться неизменным.

 4. Укажите Вторую точку – точку, за которую вы будете "тянуть" объекты. Этот
     шаг будет пропущен, если флаг Точное масштабирование снят.
