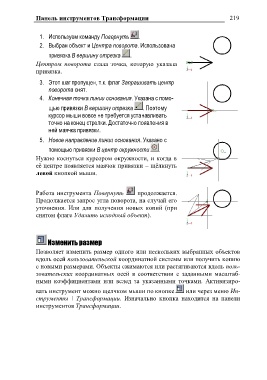

Панель инструментов Трансформации                    219

 1. Используем команду Повернуть .
 2. Выбран объект и Центра поворота. Использована

     привязка В вершину отрезка .
Центром поворота стала точка, которую указала
привязка.

 3. Этот шаг пропущен, т.к. флаг Запрашивать центр
     поворота снят.

 4. Конечная точка линии основания. Указана с помо-
     щью привязки В вершину отрезка . Поэтому
     курсор мыши вовсе не требуется устанавливать
     точно на конец стрелки. Достаточно появления в
     ней маячка привязки.

 5. Новое направление линии основания. Указано с
     помощью привязки В центр окружности .

Нужно коснуться курсором окружности, и когда в
еѐ центре появляется маячок привязки – щѐлкнуть
левой кнопкой мыши.

Работа инструмента Повернуть продолжается.
Продолжается запрос угла поворота, на случай его
уточнения. Или для получения новых копий (при
снятом флаге Удалить исходный объект).

    Изменить размер

Позволяет изменить размер одного или нескольких выбранных объектов
вдоль осей пользовательской координатной системы или получить копию
с новыми размерами. Объекты сжимаются или растягиваются вдоль поль-
зовательских координатных осей в соответствии с заданными масштаб-
ными коэффициентами или вслед за указанными точками. Активизиро-

вать инструмент можно щелчком мыши по кнопке или через меню Ин-
струменты \ Трансформации. Изначально кнопка находится на панели
инструментов Трансформации.
