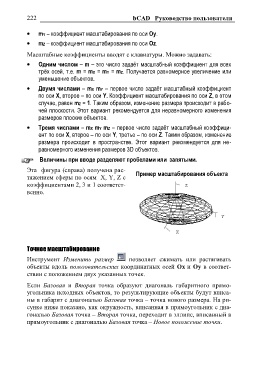

222 bCAD Руководство пользователя

mY – коэффициент масштабирования по оси Oy.
mZ – коэффициент масштабирования по оси Oz.

Масштабные коэффициенты вводят с клавиатуры. Можно задавать:

Одним числом – m – это число задаѐт масштабный коэффициент для всех
трѐх осей, т.е. m = mX = mY = mZ. Получается равномерное увеличение или
уменьшение объектов.

Двумя числами – mX mY – первое число задаѐт масштабный коэффициент
по оси X, второе – по оси Y. Коэффициент масштабирования по оси Z, в этом
случае, равен mZ = 1. Таким образом, изменение размера происходит в рабо-
чей плоскости. Этот вариант рекомендуется для неравномерного изменения
размеров плоских объектов.

Тремя числами – mX mY mZ – первое число задаѐт масштабный коэффици-
ент по оси X, второе – по оси Y, третье – по оси Z. Таким образом, изменение
размера происходит в пространстве. Этот вариант рекомендуется для не-
равномерного изменения размеров 3D объектов.

Величины при вводе разделяют пробелами или запятыми.

Эта фигура (справа) получена рас-   Пример масштабирования объекта
тяжением сферы по осям X, Y, Z с
коэффициентами 2, 3 и 1 соответст-
венно.

Точное масштабирование

Инструмент Изменить размер позволяет сжимать или растягивать
объекты вдоль пользовательских координатных осей Ox и Oy в соответ-
ствии с положением двух указанных точек.

Если Базовая и Вторая точка образуют диагональ габаритного прямо-
угольника исходных объектов, то результирующие объекты будут вписа-
ны в габарит с диагональю Базовая точка – точка нового размера. На ри-
сунке ниже показано, как окружность, вписанная в прямоугольник с диа-
гональю Базовая точка – Вторая точка, переходит в эллипс, вписанный в
прямоугольник с диагональю Базовая точка – Новое положение точки.
