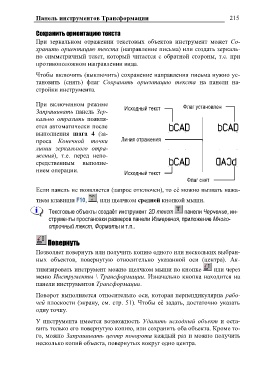

Панель инструментов Трансформации 215

Сохранить ориентацию текста

При зеркальном отражении текстовых объектов инструмент может Со-
хранить ориентацию текста (направление письма) или создать зеркаль-
но симметричный текст, который читается с обратной стороны, т.е. при
противоположном направлении вида.

Чтобы включить (выключить) сохранение направления письма нужно ус-
тановить (снять) флаг Сохранить ориентацию текста на панели на-
стройки инструмента.

При включенном режиме Исходный текст Флаг установлен
Запрашивать панель Зер- Линия отражения Флаг снят
кально отразить появля-
ется автоматически после Исходный текст
выполнения шага 4 (за-
проса Конечной точки
линии зеркального отра-
жения), т.е. перед непо-
средственным выполне-
нием операции.

Если панель не появляется (запрос отключен), то еѐ можно вызвать нажа-

тием клавиши F10, , или щелчком средней кнопкой мыши.

Текстовые объекты создаѐт инструмент 2D текст панели Черчение, ин-
струменты простановки размеров панели Измерения, приложение Много-
строчный текст, Форматы и т.п..

Повернуть

Позволяет повернуть или получить копию одного или нескольких выбран-
ных объектов, повернутую относительно указанной оси (центра). Ак-

тивизировать инструмент можно щелчком мыши по кнопке или через
меню Инструменты \ Трансформации. Изначально кнопка находится на
панели инструментов Трансформации.

Поворот выполняется относительно оси, которая перпендикулярна рабо-
чей плоскости (экрану, см. стр. 51). Чтобы еѐ задать, достаточно указать
одну точку.

У инструмента имеется возможность Удалить исходный объект и оста-
вить только его повернутую копию, или сохранить оба объекта. Кроме то-
го, можно Запрашивать центр поворота каждый раз и можно получить
несколько копий объекта, повернутых вокруг одно центра.
