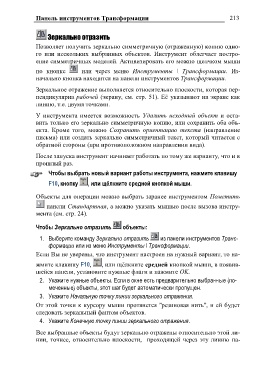

Панель инструментов Трансформации                                213

Зеркально отразить

Позволяет получить зеркально симметричную (отраженную) копию одно-
го или нескольких выбранных объектов. Инструмент облегчает постро-
ение симметричных моделей. Активизировать его можно щелчком мыши

по кнопке  или через меню Инструменты \ Трансформации. Из-

начально кнопка находится на панели инструментов Трансформации.

Зеркальное отражение выполняется относительно плоскости, которая пер-
пендикулярна рабочей (экрану, см. стр. 51). Еѐ указывают на экране как
линию, т.е. двумя точками.

У инструмента имеется возможность Удалить исходный объект и оста-
вить только его зеркально симметричную копию, или сохранить оба объ-

екта. Кроме того, можно Сохранить ориентацию текста (направление

письма) или создать зеркально симметричный текст, который читается с

обратной стороны (при противоположном направлении вида).

После запуска инструмент начинает работать по тому же варианту, что и в
прошлый раз.

     Чтобы выбрать новый вариант работы инструмента, нажмите клавишу

F10, кнопку , или щѐлкните средней кнопкой мыши.

Объекты для операции можно выбрать заранее инструментом Пометить

    панели Стандартная, а можно указать мышью после вызова инстру-
мента (см. стр. 24).

Чтобы Зеркально отразить объекты:

 1. Выберите команду Зеркально отразить из панели инструментов Транс-
     формации или из меню Инструменты \ Трансформации.

Если Вы не уверены, что инструмент настроен на нужный вариант, то на-

жмите клавишу F10, , или щѐлкните средней кнопкой мыши, в появив-
шейся панели, установите нужные флаги и нажмите OK.

 2. Укажите нужные объекты. Если в окне есть предварительно выбранные (по-
     меченные) объекты, этот шаг будет автоматически пропущен.

 3. Укажите Начальную точку линии зеркального отражения.
От этой точки к курсору мыши протянется "резиновая нить", и ей будет
следовать зеркальный фантом объектов.

 4. Укажите Конечную точку линии зеркального отражения.

Все выбранные объекты будут зеркально отражены относительно этой ли-
нии, точнее, относительно плоскости, проходящей через эту линию па-
