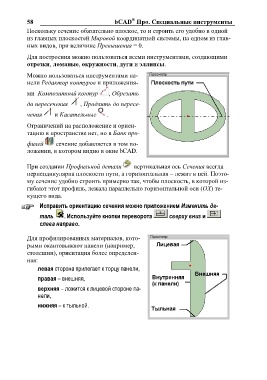

58 bCAD® Про. Специальные инструменты
Поскольку сечение обязательно плоское, то и строить его удобно в одной
из главных плоскостей Мировой координатной системы, на одном из глав-
ных видов, при величине Превышения = 0.

Для построения можно пользоваться всеми инструментами, создающими
отрезки, ломаные, окружности, дуги и эллипсы.

Можно пользоваться инструментами па-
нели Редактор контуров и приложения-

ми Композитный контур , Обрезать

до пересечения , Продлить до пересе-

чения и Касательные .

Ограничений на расположение и ориен-
тацию в пространстве нет, но в Банк про-

филей сечение добавляется в том по-
ложении, в котором видно в окне bCAD.

При создании Профильной детали вертикальная ось Сечения всегда
перпендикулярна плоскости пути, а горизонтальная – лежит в ней. Поэто-

му сечение удобно строить примерно так, чтобы плоскость, в которой из-

гибают этот профиль, лежала параллельно горизонтальной оси (OX) те-

кущего вида.

Исправить ориентацию сечения можно приложением Изменить де-

таль . Используйте кнопки переворота сверху вниз и
слева направо.

Для профилированных материалов, кото-
рыми окантовывают панели (например,
столешни), ориентация более определен-
ная:

левая сторона прилегает к торцу панели,

правая – внешняя,

верхняя – ложится к лицевой стороне па-
нели,

нижняя – к тыльной.
