60 bCAD® Про. Специальные инструменты

Мастер Шкафа/Тумбы

Мастер Шкафа/Тумбы позволяет быстро построить модель простого
шкафа, стеллажа или тумбы, задав все необходимые параметры в диалоге.
В результате работы мастера получается группа, содержащая необходи-
мые прямоугольные панели и крепѐж. Эта группа содержит полное своѐ
описание, все настройки. Используя мастер Шкафа/Тумбы, Вы сможете
прочитать это описание из окна bCAD, изменить параметры и построить
новую модификацию предмета. Мастер позволяет также сохранять описа-
ние в файле и затем читать из него.

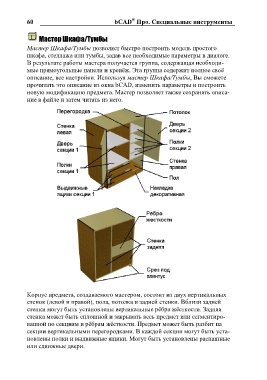

Корпус предмета, создаваемого мастером, состоит из двух вертикальных
стенок (левой и правой), пола, потолка и задней стенки. Вблизи задней
стенки могут быть установлены вертикальные рѐбра жѐсткости. Задняя
стенка может быть сплошной и закрывать весь предмет или сегментиро-
ванной по секциям и рѐбрам жѐсткости. Предмет может быть разбит на
секции вертикальными перегородками. В каждой секции могут быть уста-
новлены полки и выдвижные ящики. Могут быть установлены распашные
или сдвижные двери.
