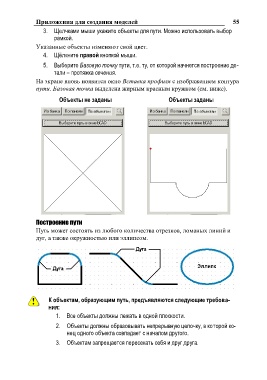

Приложения для создания моделей 55

3. Щелчками мыши укажите объекты для пути. Можно использовать выбор
рамкой.

Указанные объекты изменяют свой цвет.

4. Щѐлкните правой кнопкой мыши.

5. Выберите Базовую точку пути, т.е. ту, от которой начнется построение де-
тали – протяжка сечения.

На экране вновь появится окно Вставка профиля с изображением контура
пути. Базовая точка выделена жирным красным кружком (см. ниже).

Объекты не заданы Объекты заданы

Построение пути
Путь может состоять из любого количества отрезков, ломаных линий и
дуг, а также окружностью или эллипсом.

К объектам, образующим путь, предъявляются следующие требова-
ния:

1. Все объекты должны лежать в одной плоскости.
2. Объекты должны образовывать непрерывную цепочку, в которой ко-

нец одного объекта совпадает с началом другого.
3. Объектам запрещается пересекать себя и друг друга.
