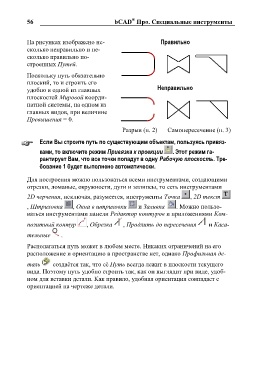

56 bCAD® Про. Специальные инструменты

На рисунках изображено не- Правильно
сколько неправильно и не-
сколько правильно по-
строенных Путей.

Поскольку путь обязательно Неправильно
плоский, то и строить его

удобно в одной из главных
плоскостей Мировой коорди-
натной системы, на одном из

главных видов, при величине
Превышения = 0.

Разрыв (п. 2) Самопересечение (п. 3)

Если Вы строите путь по существующим объектам, пользуясь привяз-

ками, то включите режим Привязка к проекции . Этот режим га-
рантирует Вам, что все точки попадут в одну Рабочую плоскость. Тре-
бование 1 будет выполнено автоматически.

Для построения можно пользоваться всеми инструментами, создающими
отрезки, ломаные, окружности, дуги и эллипсы, то есть инструментами

2D черчения, исключая, разумеется, инструменты Точка , 2D текст

, Штриховка , Окна в штриховки и Заливка . Можно пользо-
ваться инструментами панели Редактор контуров и приложениями Ком-

позитный контур , Обрезка , Продлить до пересечения и Каса-

тельные .

Располагаться путь может в любом месте. Никаких ограничений на его
расположение и ориентацию в пространстве нет, однако Профильная де-

таль создаѐтся так, что еѐ Путь всегда лежит в плоскости текущего
вида. Поэтому путь удобно строить так, как он выглядит при виде, удоб-
ном для вставки детали. Как правило, удобная ориентация совпадает с
ориентацией на чертеже детали.
